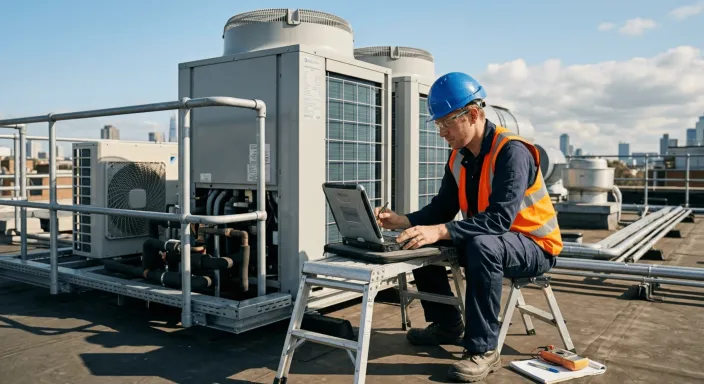

VRF Kapasite Hesabı Nasıl Yapılır?

Büyük ölçekli binaların, otellerin, cam kaplı plazaların veya lüks villaların iklimlendirme projeleri tasarlanırken, yatırımcıların ve proje yöneticilerinin önüne gelen en kritik teknik dosya "Isı Yükü Hesaplaması"dır. Milyonlarca liralık bir yatırım söz konusu olduğunda, arama motorlarında veya mekanik tesisat toplantılarında sıklıkla sorulan VRF kapasite hesabı nasıl yapılır sorusu, aslında "Binamın gerçek soğutma ve ısıtma ihtiyacı nedir ve ben gereğinden büyük bir cihaza boşuna para mı ödüyorum?" kaygısının dışavurumudur. Standart bir ev kliması alırken sadece odanın metrekaresini 500 ile çarparak yaklaşık bir BTU (İngiliz Isı Birimi) değeri bulmak çoğu zaman yeterli olabilir. Ancak konu değişken debili merkezi sistemler olduğunda, bu basit bakkal hesabı yatırımınızı anında çökertebilir.

Merkezi iklimlendirme projelerinde kapasite hesabı; binanın konumlandığı coğrafyadan, camların kalınlığına, içerideki insan sayısından, çalışacak bilgisayarların yaydığı ısıya kadar düzinelerce farklı termodinamik değişkenin aynı formülde eritilmesiyle bulunur. Bir binanın kalbine konulacak doğru dış ünite motorunun (HP - Beygir Gücü) nasıl belirlendiğini ve bu hesaplamalarda hangi mühendislik sırlarının gizlendiğini adım adım inceleyelim.

Temel Isı Kazancı (Yükü) Hesaplama Dinamikleri

Herhangi bir merkezi sistemin kapasitesini belirlemek için öncelikle binanın "ne kadar ısıya maruz kaldığının" röntgeni çekilir. Buna mühendislik dilinde "Isı Yükü Analizi" denir. Bu analiz yapılırken sadece odanın hacmi değil, iç ve dış etkenlerin tamamı bilgisayar destekli simülasyon (CAD) programlarına girilir.

Gelişmiş bir VRF klima projesi çizilirken, her bir odanın veya bağımsız bölgenin ihtiyacı aşağıdaki dört temel sütun üzerinden hesaplanarak toplanır ve nihai cihaz kapasitesi ortaya çıkarılır:

Örneğin, 50 metrekarelik karanlık bir depo ile 50 metrekarelik, içi bilgisayar dolu ve 20 kişinin çalıştığı güney cepheli bir ofisin soğutma ihtiyacı asla aynı değildir. Bu iki odaya aynı BTU değerine sahip cihazı takmak, ya ofisi cehenneme çevirecek ya da depoda gereksiz elektrik faturası yaratacaktır.

Örnek VRF klima kapasitesi hesaplama;

İlk olarak mekanın alanını 2,2 ye bölüp 1000 ile çarparsanız yaklaşık soğutma ihtiyacını bulabilirsiniz.

• Mekan büyüklüğü: 24 m²
• VRF klima kapasite hesabı: 24/2,2 *1000 = 10909 btu/h. Mekanınız için 12000 btu/h değerinde bir klima yeterli olacaktır.

Örnek VRF klima kapasitesi hesaplama;

VRF klima kapasitesi hesabı yapılırken en çok kullanılan kapasite hesaplama yöntemlerinden biri de şudur:

Mekanın alanı coğrafi bölgenin katsayısı ile çarpılır, kişi başı 600 Btu/h eklenir. Aydınlatma gücü 500 wattın üzerindeyse her 1 W için 3,412 btu/h eklenir.

Bölge katsayıları şöyledir:

• Akdeniz:445
• Doğu Anadolu:308
• Ege:423
• Güneydoğu Anadolu:462
• İç Anadolu:346
• Karadeniz:385
• Marmara:385

Doğu Anadolu’da oturan ya da iş yeri olan biri için VRF klima kapasite hesaplama:

• Mekan büyüklüğü: 100 m²
• 100 x 308 = 30800 Btu/h
• 10 kişi için; 10 x 600 = 6000 Btu/h
• Aydınlatma 500W üzerinde olmadan hesaplanırsa;
• 30800 + 6000 = 36800 Btu/h
• Bu değer de sizin yaklaşık 40000 Bth/h değerinde VRF klimaya ihtiyacınız olduğunu göstermektedir.

Çıkan değer;

• 9000 den küçük ise 9000 BTU
• 9000 ile 12000 arası ise 12000 BTU
• 12001 ile 18100 arası ise 18000 BTU
• 18101 ile 24000 arası ise 24000 BTU’lu VRF klima modellerini tercih etmelisiniz.

İç Ünite Tiplerinin Kapasiteye Fiziksel Etkisi

Odalardaki ısı yükü (toplam BTU/kW ihtiyacı) bulunduktan sonraki adım, o havayı odaya nasıl bir cihazla dağıtacağınıza karar vermektir. Seçilecek cihazın fiziksel yapısı, odanın mimari geometrisiyle eşleşmediğinde, hesaplanan kapasite ne kadar doğru olursa olsun, ortamda homojen bir soğutma elde edilemez.

Dar ve uzun bir koridorda, havayı tek bir noktadan üfleyen standart bir duvar cihazı kullanmak havanın köşelere ulaşmasını engeller. Bunun yerine, havayı 360 derece açıyla (dört yöne) fırlatabilen kaset tipi veya tavan içine gizlenerek menfezlerle dağıtan kanallı sistemler tercih edilmelidir. Piyasada çok farklı debi (hava fırlatma) gücüne sahip olan VRF klima modelleri, kapasite hesabı yapılırken sadece motorun gücüne göre değil; cihazın asma tavan derinliğine uyumuna ve ortamın akustik (ses) hassasiyetine göre seçilerek projeye entegre edilir. Bir toplantı odasında kapasite tam olsa bile, fan sesi yüksek bir cihaz projenin başarısızlığı anlamına gelir.

Doğru Hesabın Toplam Maliyete ve Bütçeye Yansıması

Kapasite hesaplamasında yapılan milimetrik hataların bedeli, projenin satın alma faturasında veya işletmenin elektrik sayacında ağır bir şekilde ödenir. Eğer hesaplama (ısı yükü) eksik yapılırsa, çatıdaki dış motor kapasitesi yetersiz kalır ve sistem sürekli olarak tam güçte (zorlanarak) çalışır; bu da kompresörün birkaç yıl içinde yanmasına neden olur. Eğer hesaplama gereğinden fazla (abartılı) yapılırsa, bu sefer de ilk yatırımda ihtiyacınız olmayan devasa motorlara fazladan on binlerce dolar ödersiniz ve cihazlar rölantiye geçemeyeceği için yüksek elektrik harcar.

Bu nedenle, piyasadan toplanan VRF klima fiyatları arasındaki o büyük uçurumlar, cihazların kalitesinden ziyade, projeyi çizen mühendislerin eşzamanlılık (Diversity) faktörünü ve ısı yüklerini nasıl hesapladıklarıyla ilgilidir. Şeffaf ve dürüst bir fiyat teklifi, ezbere yapılmış bakkal hesabıyla değil; AutoCAD programlarında çizilmiş boru metrajları, basınç kayıpları ve ısı kazanç raporlarıyla birlikte yatırımcıya sunulan tekliftir.

Yatırımın Kaderini Çizen Mühendislik Kalemi

Netice itibariyle, VRF kapasite hesabı nasıl yapılır sorusuna aranacak en doğru cevap; binanın izolasyonundan çalışanların sayısına, cam kalınlıklarından cihazların kullanım sıklığına kadar tüm dinamiklerin karmaşık termodinamik denklemlerde birleştirilmesidir. Büyük bir binayı iklimlendirmek, sadece yeterli sayıda "soğutucu kutu" almak demek değildir. Yanlış hesaplanmış bir proje, dünyanın en kaliteli ve en pahalı markası dahi kullanılsa, binanıza geri dönülmez bir elektrik israfı ve mekanik kriz olarak yansıyacaktır. Bütçenizi ve konforunuzu korumanın tek yolu, kapasite hesaplamasını masa başında tahmini rakamlarla değil, sahada bilimsel yazılımlarla ve "eşzamanlılık" faktörüyle hesaplayan uzman mühendislik yapılarına emanet etmektir.
